抗震倾角仪
STAK系列抗震倾斜仪采用高可靠性、高稳定性、大量程、高精度的惯性传感器组合，通过低功耗、超精密采集电路通道进入高速的硬件信息处理单元，多项传感器补偿技术及完美的导航算法模型保证测量精度。抗震动、抗电磁、水密的机械结构设计以及严格的施工工艺保证了该产品在恶劣的环境下仍能精密地测量载体的两轴方向的水平。我们是生产厂家，可以提供定制服务。
微信扫一扫
徐工：18930469278
STAK系列抗震倾角仪技术说明书
STAK系列抗震倾斜仪是一款高性能、高精度的惯性测量设备，分外置安装和内置安装两种：外置安装型号为：STAK-01抗震倾斜仪；外置安装型号为：STAK-02抗震倾斜仪。可用于雷达跟踪、轨道测量及隧道挖掘工程等超强震动环境的控制和水平倾角测量。
STAK系列抗震倾斜仪采用高可靠性、高稳定性、大量程、高精度的惯性传感器组合，通过低功耗、超精密采集电路通道进入高速的硬件信息处理单元，多项传感器补偿技术及完美的导航算法模型保证测量精度。抗震动、抗电磁、水密的机械结构设计以及严格的施工工艺保证了该产品在恶劣的环境下仍能精密地测量载体的两轴方向的水平。
- 技术参数
产品型号 | STAK系列抗震倾斜仪 | ||
系统 精度性能 | 两轴测角精度 | ≤0.01°(1σ) | |
测角分辨率 | 0.0001° | ||
测角范围 | ±60° | ||
启动时间 | ≤1min | ||
电气指标 | 电压 | 9-36VDC | |
功耗 | ≤10W | ||
通讯接口 | RS422和RS232 | ||
使用环境 | 工作温度 | -40°C ～ +60°C | |
存储温度 | -50°C ～ +80°C | ||
噪声 | ≤40dB | ||
振动 | 10g (5～200 Hz,sine) | ||
防护等级 | IP67 | ||
物理特性 | STAK-01 | 尺寸(L×W×H) | 130mm（长）×180mm（宽）×125mm（高） |
IMU重量 | 4 kg | ||
STAK-02 | 尺寸(L×W×H) | 130mm（长）×151mm（宽）×122mm（高） | |
IMU重量 | 3.5 kg | ||
- 电气参数
- 供电要求
- 类型：直流；
- 输入电压范围：9~36V；
- 额定输入电压：24±1VDC；
- 功耗：≤10W。
- 电气接口
STAK-01抗震倾斜仪采用12芯防水插座(IP67)，接口及电缆芯线定义如下表：
针脚号 | 线芯颜色 | 物理意义 | 线长（m） |
1 | 橙白 | RS422-TX+ | 60m |
2 | 橙 | RS422-TX- | 60m |
3 | 绿白 | RS422-RX+ | 60m |
4 | 绿 | RS422-RX- | 60m |
5 | 蓝白 | RS232-RX | 60m |
6 | 蓝 | RS232-TX | 60m |
7 | 棕白 | RS232-GND | 60m |
8 | 棕 | 空 | 60m |
9 | 红 | 24VDC+ | 60m |
10 | 黑 | 24VDC- | 60m |
11 | 无 | 空 | 60m |
12 | 无 | 空 | 60m |
备注：线束屏蔽层接接插件壳体
STAK-02抗震倾斜仪采用15芯微矩形连接器，接口及电缆芯线定义如下表：
针脚号 | 线芯颜色 | 物理意义 | 线长（mm） |
1 | 白色 | RS422-TX+ | 300 |
2 | 白色 | RS422-TX- | 300 |
3 | 白色 | RS422-RX+ | 300 |
4 | 白色 | RS422-RX- | 300 |
5 | 白色 | RS232-RX | 300 |
6 | 白色 | RS232-TX | 300 |
7 | 白色 | RS232-GND | 300 |
8 | 白色 | 空 | 300 |
9 | 白色 | 24VDC+ | 300 |
10 | 白色 | 24VDC+ | 300 |
11 | 白色 | 24VDC- | 300 |
12 | 白色 | 24VDC- | 300 |
13 | 白色 | 空 | 300 |
14 | 白色 | 空 | 300 |
15 | 白色 | 空 | 300 |

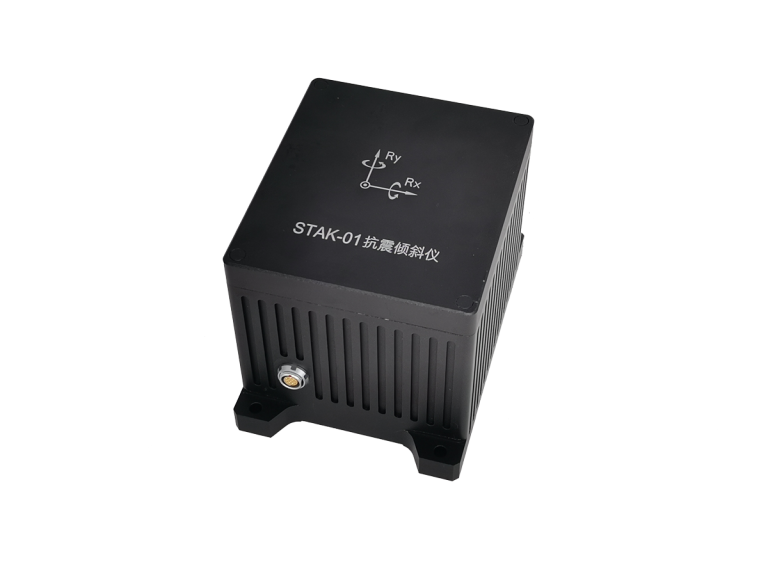

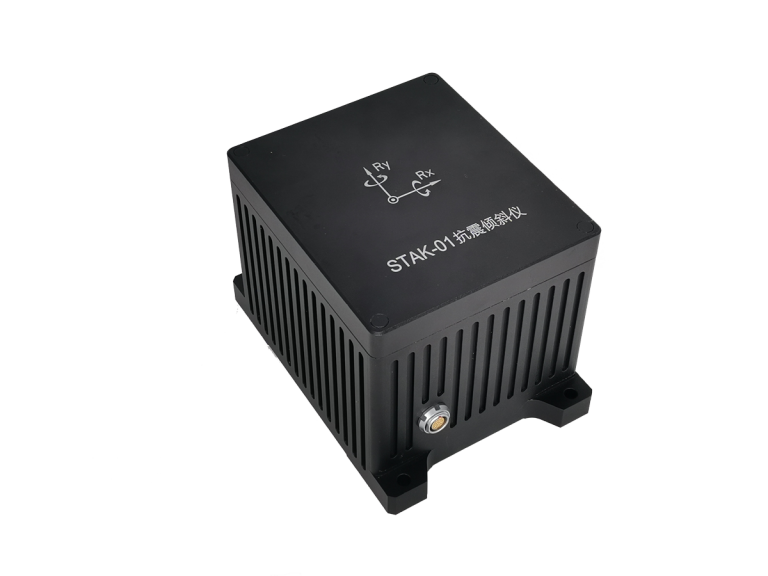

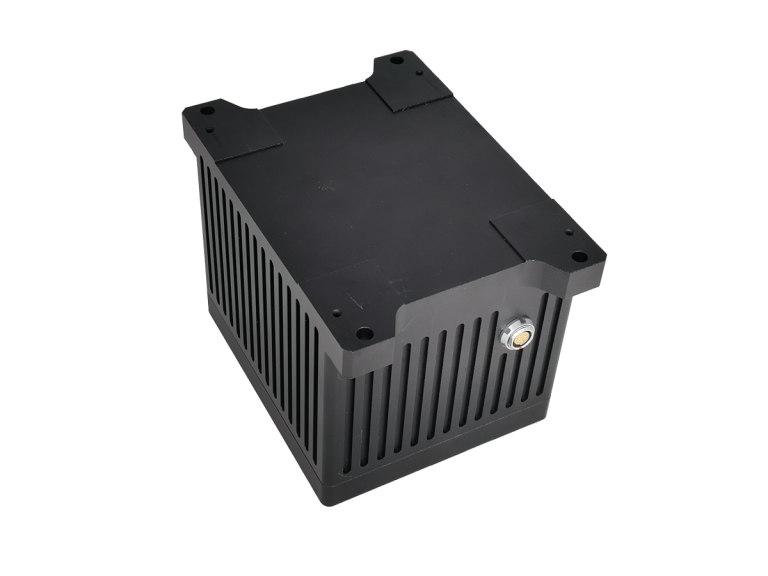

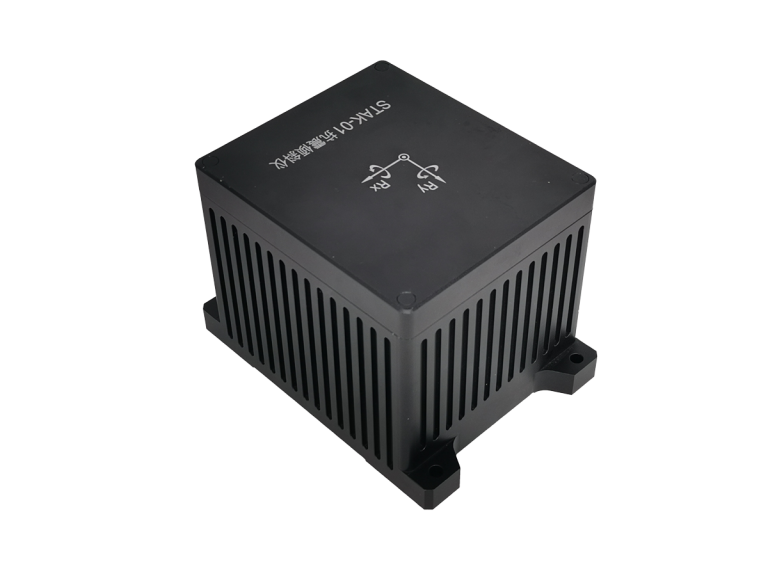

抗震倾角仪实物照片
